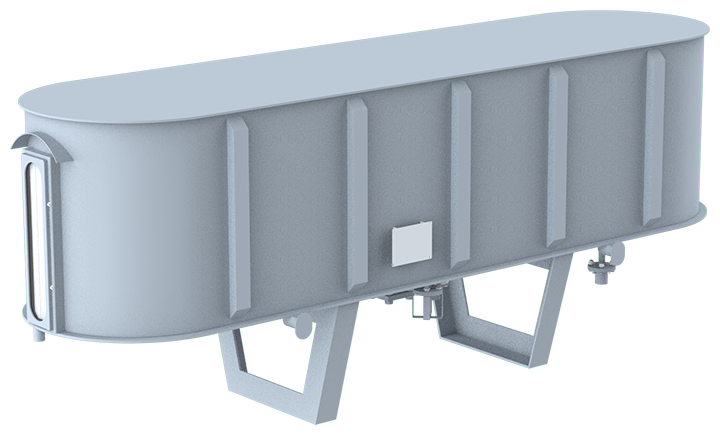

外油立式金屬波紋膨脹儲油柜
產品結構
產品主要由柜體、波紋芯體、輸油管路、注放油管、排氣管、呼吸管、油位指示及油位報警裝置等組成。
工作原理
立式外油金屬波紋膨脹儲油柜利用不銹鋼波紋芯體將絕緣油與空氣隔離開，有效地防止絕緣油的老化并保證絕緣油的絕緣強度；當絕緣油溫度變化時，波紋芯體隨之膨脹或收縮，實現對絕緣油的體積補償。
產品屬性
產品特點
1.波紋膨脹儲油柜工作壽命長，維護量小，運行成本低。
2.變壓器油與外界空氣完全隔絕，實現了變壓器的全密封。
3.金屬波紋芯體的結構及材質決定了儲油柜具有靈敏度高的優點。
4.產品運行時工作壓力不大于8kPa。
5.油位指示清晰、準確。
6.儲油柜具有高、低油位報警功能，根據用戶需要可加裝數顯控制儀，輸出4～20mA電流信號，實現遠程在線監測。
7.波紋芯體運行時為向下伸縮，波紋芯體在絕緣油中受力均勻，無卡滯。
